三汇SHD系列

   产品简介

     CTI系列SHD-30/60C-CT/PCI、SHD-30/60C-CT/PCI/FAX型语音卡,是一种采用PCI总线的数字中继线语音卡,该系列语音卡可以实现采用E1/T1数字中继线接入的电话语音处理系统所需的绝大部分功能.

功能描述
    单卡提供1、2个E1/T1中继
 支持中国1号信令、7号信令(TUP、ISUP)和ISDN信令的呼叫接续
 支持电话呼叫和语音处理功能
 通话/静音检测
 录音操作支持自动增益控制(AGC)
 FSK数据的接收和发送
 DTMF信号的发送和检测,可与录放音同时进行
 采用CT-BUS总线
        符合H.100标准,可方便地与支持这一标准的任何第三方板卡互连互通,并兼容MVIP总线、SC和ST总线,从而将获取的语音信号交换至其它设备。
 采用灵活的分布式会议结构
        会议的数量不受限制,参加会议的人数不受限制,能对会议或双方通话内容进行监听和录音。
    卡上装有符合电信标准的防雷电路
        确保不受雷击损坏。
 具有唯一的硬件序列号
        每片语音卡上的固件中均写入了唯一的硬件序列号,可用于区分不同的卡和防伪识别,应用系统通过简单的函数调用即可获得。
 具有硬件授权号识别电路
        用户可向本公司申请唯一的授权号,保护用户软件安全。
 SHD-30/60C-CT/PCI/FAX单卡最多可支持32路传真资源
        每路传真收发速率最大到14400bps 。

性能特点

    支持PCI2.2总线规范
        符合PCI2.2总线标准,支持3.3V/5V环境,突发数据传送速率高达132MB/s;可在PCI-X插槽上使用;支持即插即用(PNP),无需任何跳线设置。
 信令应用接口
        1号信令提供MFC收发和SS1接续两层接口,7号信令提供MTP和TUP、ISUP两层接口,满足用户不同需求。
 信令处理功能
        采用可装载的信令处理模块,单卡支持1号信令、7号信令和ISDN,无需其它附加信令卡,信令升级时无需更换硬件,通过简单的软件配置即可实现。
 信令链路
        单卡最多支持2条信令链路,并支持多个链路的热备份、倒换和倒回功能,极大提高了灵活性和可靠性。7号信令和ISDN数据链路可以在1—31时隙中任选,不受第16时隙限制。

可编程的信号音检测器
        可编程的信号音检测器,可检测任意频率的单/双音频信号音,方便地与各种型号交换机和集团电话配合使用。

软件配置终端匹配方式
        同一硬件支持符合G.703的75ΩE1同轴电缆和120ΩE1双绞线,及符合T1.403波形规范的100ΩT1双绞线3种阻抗的中继,发送和接收终端均由内部软件配置,可方便地连接到各种形式的数字中继线和光端机。
 专业的驱动软件算法
        驱动软件采用专业的SPECDial算法,能够自动完成数字中继线外拔电话的全过程,并正确识别被叫用户的状态。
 回波抵消
        回波抵消采用自适应算法,使得在各种使用环境下均能很好地抵消回波,从而彻底消除了放音对DTMF收号、忙音检测的影响,并消除了电话会议时自激、误收DTMF号码和忙音的可能性。

Barge in 功能
        支持语音打断Barge in功能。

支持多种语音编解码格式
        支持硬件处理的A-Law (G.711)、μ-Law、IMA-ADPCM格式的编码和解码,以及软件处理的16-bit Linear PCM、MP3、VOX格式的编码和解码,支持WINDOWS标准的WAV文件,可以方便地使用Cooledit等声音工具进行编辑和播放。

统一的三汇SynCTI驱动程序开发平台
        具有自主知识产权的统一SynCTI驱动程序开发平台有高度的智能性。单机可支持高达2048个通道。对于电话呼叫流程的分析和控制都可以简单地调用驱动平台的函数来实现,无须您过多了解电话呼叫的细节。

性能参数

外形尺寸
     长×宽=310×115mm2(不含固定片)

     约250g
环境要求
     工作温度:0℃—55℃
     储存温度:-20℃—85℃
     湿    度:8%— 90% 无结露
     储存湿度:8%— 90% 无结露
输入/输出接口
     E1物理接口:符合G.703建议,包括75Ω非平衡接口和120Ω平衡接口。
     T1物理接口:符合T1.403规范。
录放音技术指标
     录放音编解码格式:CCITT A/μ-Law 64kbps,
                                IMA ADPCM 32kbps
     录放音失真度:≤3%
     频响:300-3400Hz(±3dB)
     信噪比:≥38dB
     放音回声抑制比:≥40dB
系统最大容量
     每个系统最多可容纳8块数字中继卡同时运行,每块数字卡最多30或60个通道。
电源要求
     最大消耗功率:≤8W
传真
     V.17:14400、12000、9600、7200 bps
     V.29:9600、7200 bps
     V.27:4800、2400 bps
信令
     SS1:符合国标GF002-9002的DL信令和 MFC信令。
     SS7:符合Q771-Q795建议的有关规定。
     DSS1:符合Q.933建议。
音频编解码速率
     16Bit PCM         128kbps
     8Bit PCM           64kbps
     A-Law               64kbps
     μ-Law               64kbps
     VOX                  32kbps
     ADPCM              32kbps
     GSM                  13.6kbps
     MP3                   8kbps
采样率
     8kHz
安全防护
     防雷击能力:4级

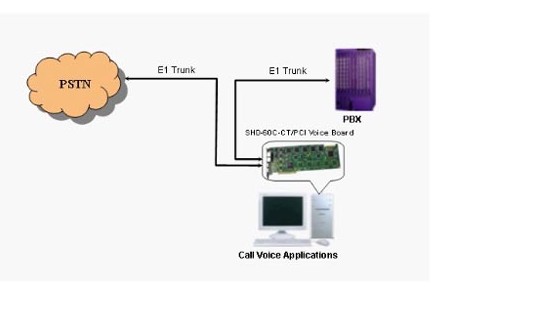

典型应用
