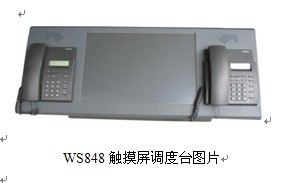

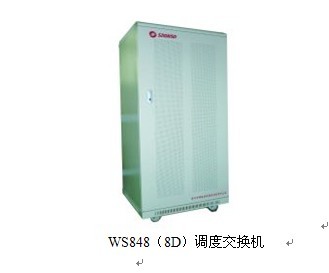

1、设备图片

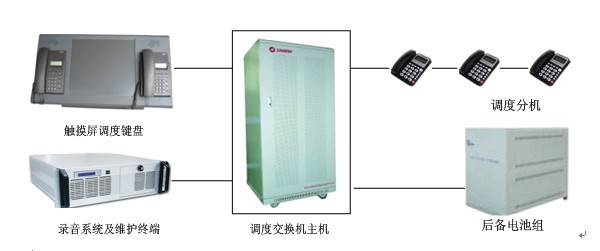

2、系统组成

数字调度系统由调度主机、调度键盘、录音系统、管理维护终端四部分。

2.1调度主机

      调度主机是整个煤矿调度系统的核心设备，系统所有程控及调度功能均由调度主机实现。主机提供环路中继、E1中继（1号、7号、PRI、Q等）、E/M中继、载波等多种中继接口接入运营商网络及煤矿专网，实现内部分机与公网电话及专网内电话互联互通。并提供与调度台、录音系统、管理维护系统及分机等其他附属设备的接口。

2.2调度键盘

      调度键盘是煤矿调度系统的操作平台，可选用触摸屏和丹麦键两种调度台，通过调度接口接入调度主机。系统所有程控及调度功能的实现均在调度台上具体操作，由调度机进行实现。外形美观，操作方便，可实现电话会议，群呼、强插、强拆、催挂、分组，调度，三方通话等调度系统的功能。

2.3录音系统

      录音系统通过录音接口接入调度主机，实现对煤矿井上井下调度分机录音。采用PC录音卡的形式实现，可支持4/8/16等多路录音。录音卡插在PC主机插槽内，录音形成的文件保存在PC硬盘内，用户可随时进行收听，调用，保存等操作。录音时长由用户电脑硬盘决定，可根据需要扩容。

2.4管理维护终端

      管理维护系统通过调度主机背板上的COM1口接入调度主机，负责对调度主机的参数配置及系统维护，包括分机参数配置、功能设置、告警处理等。管理维护系统支持在线升级



3、系统特点



3.1采用先进的微处理器作为控制核心，主处理器热备份运行、全分散的控制方式，模块化程序设计，以及大规模TTL、COMS数字集成电路的选用，使整机具有较高的稳定性、可靠性。

3.2全数字结构：PCM总线交换，速度快、无阻塞、无串音。

3.3热备份主控：主板采用热备份自动切换技术，自动检测故障，带电插拔绝不影响使用状

3.4热备份电源：考虑到煤矿行业对设备高稳定性的考虑，设备电源部分采用双备份，一路出现问题，另一路继续工作，保证了系统长期稳定的运行。

3.5接口丰富：配有环路中继、磁石中继、ISDN用户环路（2B+D）U中继、载波中继、E/M中继、2.048M/s数字中继R2信令、中国一号信令、中国七号信令、ISDN(PRI)信令等多种接口，组网能力强，具有局机汇接功能，能方便地完成各种接口之间的汇接。

3.6功能齐全：具有全弹性编码、分机间呼叫、分机多等级权限、人性化语音信箱、来电显示、可视电话、图像监控、数字录放音、留言提示等实用功能。

3.7完善的电话计费系统：记录、计算、查询分机话单、总话费、月租费、功能费。设置国际、国内、郊区、市话、手机、特殊号码等费率。确定附加费、手续费、节假日及分时段按比例减价计算话费。

3.7高可靠性：调度主机内所有内外线由三级安全保护的防雷击措施。主机内设有自诊断系统及外界强电干扰自动复原等保护装置，具有较强的环境适应能力；具有自检功能，检查电话网络故障。可以由厂家异地通过电话网为用户编程或排除软件故障。所有参数断电保护。调度主机配有专用二次开关电源和48V直流电瓶接口，市电和电平自动切换，无需人工设定，使主机供电安全可靠。



4、系统功能



4.1调度功能

4.1.1一键呼功能：
　   调度台可通过单键快速方便地控制、呼叫、转接所需的1个或多个分机，用单键强插

或强拆内外线。

4.1.2 电话会议

　   可提供120个席位的用户同时参加电话会议，能申请单席或多席发言、单听或退出等功能，参加会议的可以是内线或外线。(外线包括环路、2M、E／M和载波等。)

4.1.3　群呼功能：
　   总台在调度时，可将多个用户在同一时间内用一键群呼或单组、多组呼。
  4.1.4　外线保持功能：
　   当调度台忙时若遇有外线呼入，这时按“外线保持”键，外线可听音乐声，处于待接状

   态。

4.1.5  催挂功能：
　   外线呼入时要求总机转接分机，若该分机正忙，这时总机可对该分机催挂，此间外线

   用户听音乐或回铃声。

4.1.6　拆线功能：
　   调度台可强制拆断内线或外线通话。

4.1.7强插功能：
　   分机与分机或分机与外线正处于通话状态时，调度台可强行插入与所需分机进行通话。

 4.18分机显示功能：
　   在调度台上可以通过分机页显示全部分机的运行状态，最多可查1024门分机。
  4.1.9来电显示功能：
　   任何内外线呼叫调度台时，调度台将显示主叫号码。
  4.1.10提机呼热线功能：
　   遇紧急情况时提机即自动呼叫被设定的某一调度台或值班分机。
  4.1.11 单键拨号功能：
　   分机之间可设置只需拨一个号即可呼叫被设定的某一分机或总值班台。
  4.1.12扩音系统：
　   配接多功能的电话扩音设备，能够将调度电话的语音通过广播扩音进行调度指挥、播

放通知或处理紧急事件，还可根据调度需要选择单组或多组扩音呼叫。(选)
4.1.13扩音对讲终端(指令工作站)系统：
　 能滤除现场噪声，并且将语音提纯，使高噪声环境的通讯效果可与室内安静环境下的

   通话效果比美。最大适用背景的噪声可高达115dB。(选)



4.2 程控交换功能



  ▲全弹性编码

为方便用户使用，交换机用户自己可以随意编排分机号码。
▲来电显示
  本机具有内外线主叫来电显示功能，可以显示主叫用户的电话号码，使用户在提机应答

 之前就可以识别主叫用户信息。

▲分机等级
  分机有7个级别限制。可以根据需要设置分机的等级，有效的管理您的电话拨打市话、长途。

▲语音信箱服务
   在每个分机上输入命令代码，系统会自动报出本机号码、系统时间等。

▲完善的双备份计费系统：
      采用交换机管理计费软件，对每个分机呼叫内外线计费。若电脑出现故障时，本机会

自动存储8000 张话单，有力地保证了在电脑损坏等情况下而不会丢失话单。

▲分机预付款
对每个分机设置一定量的预付花费。话费用完后，将自动停机。

▲分机限用号码
限制168等信息台拨叫。分机可以设置4组各100个的1-8位数号码进行限制使用，避免浪费无谓的话费。

▲分机密码
当你外出或离开时，可以用密码将分机锁用，限制分机呼叫外线。

▲电脑话务员功能
外线打入，电脑话务员值班时，提示：“您好，请拨分机号码，查号请拨零”。拨零才到人工值班。极大的减轻了人工话务员的工作量。

▲转接功能
 无论是外线或内线分机呼入都可以进行转接。

▲内外线分组功能：

根据各部门的轻重缓急需要，可设置各组分机使用各组内外线，以便不同部门对应使用不同内外线的划分。

▲单进单出功能：

可设为哪几条外线只许打入，哪几条外线只许打出，避免因外线被内部用户占用而无法打进或打出的问题出现。

▲内置UPS电源

本机配有二次开关电源和48V电瓶接口，在市电正常的情况下机器给电瓶自动充电，当市电断电后由电瓶自动供电，全自动切换。

▲电话会议
本机电话会议定为主席1个分机，发言席7各分机，收听席1-120个分机。主席为召开会议的分机，级别应为0级参加会议的可以是内线分机或外线用户，包括长途外线用户，主席除可以发言和收听外，还能控制会议，发言席能收听也能发言，发言席可由主席分机指定和更改。收听席只能收听，不能发言，收听席如要发言，先要申请，由主席分机决定是否给予发言。

▲等位拨号

  拨打外线电话无需拨出局号码，直接拨打外线电话。

▲  分机连选
系统可以将几门分机编成相同号码，形成排队呼叫，顺序号较小的分机首先被呼叫，如果顺序号较小的分机忙着，则依次呼叫其它顺序号的分机代接来话，分机提机拨#73就可以把同组的正在振铃的分机代接过来，以方便接听电话。

▲  外线通话限时
防止员工占用外线长时间聊天，以提高工作效率等。

▲  分机限用号码
限制168等信息台拨叫。分机可以设置组各100个的1-8位数字号码进行限制使用，避免浪费无谓的花费。













4.3 设备板卡功能

4.3.1主控板-CPU

主机板是协调分机控制板、中继板工作、PCM交换中心，及储存工作参数、原始话单等；内部产生各种信号音源及语音电路，双音频转发器把收到的音频信号转发出去。外部跟电脑、话务台及其它系统联系工作。

平时主板CPU工作，开机、复位后一段时间，以及出现故障或人为设置备板才工作。

指示灯状态：

灯1：主板CPU微机灯，没用户工作1秒闪一次，有用户工作时频率加快，常亮或

常暗为有故障。

灯8：工作指示灯，作为工作时才闪，待机（备用）状态时常暗。

灯9：音板微机指示灯，平时闪烁，当信号音源与双音频转发器故障时常亮或常暗。

灯10：音板工作指示灯，作为工作时才闪，待机（备用）状态时常暗。

灯16：PCM时钟指示灯，平时闪烁，当PCM时钟系统故障时常亮或常暗。

开关作用：

K2=OF、K3=ON强制0区程序工作，反之自动选(FLASH主机板)。

K5=ON禁止该主板工作运行。

K8=OF外线铃流频率为标准25Hz，=ON收外线铃流频率范围宽。

4.3.2分控板-SCPU

分机控制板：每层机箱根据门数可装2块分控板；左边为第一块，控制前8块用户板；分控

板控制用户的检测、振铃、双音频测码发号以及PCM交换。

指示灯状态：

灯1--7：用户板工作指示，对应1-7块用户板，当某用户板有分机提机时，对应的灯亮启。

灯8：分控板微机指示灯，与对应的第8块用户板共用，正常1秒闪一次，有用

户工作时闪烁频率加快。

开关作用：

K1：=ON单片MT8980，=OF多片MT8980。

K2：收双音频号长有快慢之分：=ON时为快（40MS），=OFF为慢（大与70MS）。

K3：分控板控制范围内，只要有一块为‘反极用户板’时，分控板上的K3应置ON。

K4：OFF=8路双音频接收器，ON=16路双音频接收器

4.3.3 调度用户板-EXT

调度用户板：每块用户板有16用户，每个用户电路分为检测电路、振铃电路、来电显示电

路、以及号码监测、PCM编解码电路，在机箱内顺序从右到左。

用户板卡输出为16线模拟信号，PBX系统内部采用数字时隙交换，用户之间话

机摘机拨号、通话时，话机向PBX系统用户端口发送300—3400HZ模拟语音信号，

系统用户端口电路接收后经音频变压器二四线变换，输入至编码解码器电路145567P

转换成数字信号，然后由PBX系统完成用户语音的PCM交换和接续，数字PCM信号

接续到另一端用户电路时，编码解码器电路145567P再将PCM数字信号转换为模拟语

音信号输送至用户话机端口。

用户板上共16个灯，顺序从上到下分别指示16门用户的提机与挂机。

灯亮：表示该用户话机摘机或处于通话状态。

灯暗：表示该用户话机挂机。

4.3.4 环路中继续板-TRK

环路中继：每层机箱从右到左可装1-4块板，每块板有8条话路，每一话路一个PCM编

解码器。还有双音频转发电路、来电显示收号电路。

指示灯状态：

灯1-8：分别代表8条话路，空闲灯暗，占用时灯亮。

灯9：FSK电路工作指示灯，空闲时0.5秒/次闪烁，FSK收号电路工作时0.2秒/次闪烁。

灯16：中继微机指示灯，正常工作时0.5秒/次闪烁。有中继占用时闪烁频率加快。

4.3.5 数字中继板-（NO。1/NO。2/PRI）

数字中继：本机可装1-4块E1接口，每个接口30/32时隙。物理E1接口板可装1-16

块，每个接口8/30时隙。阻抗75Ω（不对称），可改为120Ω对称接口，可选随路

信令方式（中国一号、R2）或共路信令方式（NO.7、PRI）,接口芯片采用MITEL公司

MH89790B，CPU单独控制，总线交换，使其具有很高的可靠性。

4.3.6  E/M中继

 E/M中继：E&M中继接口是国际上广泛采用的一种中继接口类型，其信令通道包括发信令的M线（源于trAnsMit或Mouth）和收信令的E线（源于rEcEivE或EAr），即通过

与话音分开的信令通道E线和M线实现PBX系统与传输设备之间信令转换的一种

信令方式。



4.3.7 载波中继

载波中继：每块板四条话路，兼容2线或4线，DTMF或MFC发号方式。每块板包括4路

双音频收发器或两个多频收发器，以及4组2600HZ发生电路，有收发器自检功能以

及2600HZ测试功能。

灯1：第1话路入局指示。灯2：第2话路入局指示。

灯3：第3话路入局指示。灯4：第4话路入局指示。

灯5：第1话路出局指示。灯6：第2话路出局指示。

灯7：第3话路出局指示。灯8：第4话路出局指示。

灯9：载波板微机指示灯，以0.5秒每次闪烁。

4.3.8 一次电源

220V交流电经一次电源降压输出两路直流-48V电压。

4.3.9 二次电源板-UPS

48V供给二次电源板，然后输出+5V、--5V、75V等电压送给交换机；56V供给电瓶充电用。



5、技术指标

  （1）  应用标准

按照国际电信联盟（ITU-T）的规范和标准。

符合国际电报电话委员会（CCITT）G.712、G.732号建议书。

符合国家YD/T729-94《程控交换机进网检测方法》。

符合国家GF002-9002.1《邮电部电话交换设备总技术规范书》。

符合国家GF002-9002.4《邮电部电话交换机设备技术规范书》。

《TB10036-2000/J36-2000铁路时分数字程控电话交换机工程设计规范》。

《GB3377-82电话自动交换网多频记发器信号方式》。

《GB3379-82电话自动交换网局间直流信号方式》。

《B3380-82电话自动交换网铃流和信号音》。

《GB3971.2-83电话自动交换网局间中继数字型线路信号方式》。

《GB/T14381-93程控数字用户自动电话机通用技术条件》。



（2）话务量

           用户：0.2erL

           中继：0.7erL

（3）呼损

           本局：< 1%

           出局：< 0.5%

（4）用户线路条件

             用户馈电电流 >18mA

      环路电阻 <1KΩ

      绝缘电阻 >20KΩ

      线间电容 >0.5uF

（5）用户拨号方式：脉冲   音频

①脉冲接收：8-14脉冲/秒

断续比：(1.3--2.5)：1

脉冲转送：9-12脉冲/秒

断续比：(1.6±0.2)：1

②音频接收时,接收频率如表：



③接收电平：单频接收电平范围-4dbm~-23dbm

            双频电平差 <6db

（6）回损：  300~500Hz    > 14db

                     500~2000Hz   > 18db

2000~3400Hz  > 14db

（7）对地不平衡阻抗

300～600HZ    ≥40dB

600～3400HZ   ≥46dB

（8）传输损耗

分机--分机    2～7dB

分机--中继    2～7dB

（9）衰耗频率失真

300--400HZ　　　 -0.6～+2.0dB

400--2400HZ　　　-0.6～+1.5dB

2400--3400HZ     -0.6～+3.0dB

（10）非线性失真

输入电平：-40～+3.0db

输出非线性变化范围≤0.5db

（11）串音衰减  >67dB

（12）衡重杂音  ≤-67dB

（13）非衡重杂音  ≤-40dB

（14）信号音：频率   450±10HZ

拨号音电平-10±3db    失真≤10%

回铃音断续比4秒：1秒。

忙音断续比0.35秒：0.35秒。

错号音   3短1长，短=0.1秒，长秒=0.3秒。

（15）振铃信号：

频率25±2HZ，电压75V±20%（AC）

失真<10%    断续比4秒：1秒。

（16）电源杂音 <2.4mV

（17）绝缘：电源进线对地≥ 20KΩ         电源进线对外壳≥ 20KΩ

耐压：电源进线对地50Hz/1500V/1分，泄漏电流≤2mA

（18）过流保护：220V交流电直接输入分机两端，时间>15分（机器通电或断电），220V去掉后应正常工作。

（19）数字中继（2.048Mbit/s）输入阻抗特性

2.5%～5%(51.2～102.4KHZ)  回损≥12dB

5%～100%(102.4～2048KHZ) 回损≥18dB

100%～150%(2048～3072KHZ)回损≥14dB

（20）数字中继（2.048Mbit/s）输出口标称指标

负载阻抗：75Ω电阻

脉冲峰值：2.37V(传号)

脉冲宽度：244NS

脉冲宽度中点正负幅度比：    优于0.95-1.05。

标准脉冲半幅正负宽度比：    优于0.95-1.05。

（21）2B+D(U，S/T)技术标准

‘U’接口：符合ANSI    T1.601    ETSI     ETR080标准符合G960建议，二线全双工2B1Q数字码。

‘S/T’接口：符合ANSI  T1.605头ETSI ETS30012标准，符合ITU-T/1.430建议，4线全双工AMI码。

（22）载波中继技术指标

输入输出阻抗：600Ω。

线路信令电平与频率：

出   2600±5Hz    -8±1dbm

入   2600±15Hz   -21~-1dbm

带内单频脉冲线路信令宽度

脉冲150ms      间隔150ms     发送偏差30 ms     接收识别100 ms

脉冲600ms      间隔600ms     发送偏差120 ms    接收识别450 ms

接口类型：2线或4线话路。

记发器信令：DTMF  MFC

（23）E/M中继技术指标

输入输出阻抗：600Ω。

E/M驱动电压与电流

输入E：10mA-30mA   300--3000Ω。

输出M：40V  300-3000Ω。

E/M发M：正地  负地   浮地         收E：主、被或各自供电。

E/M类型：单E单M或双E双M，2线或4线话路。

记发器信令：DTMF  MFC

（24）供电：AC 220V±10%  50HZ±2HZ

            DC 48V   （45V ~ 57V）

（25）功耗：50~500W（根据分机数量而变化）。

6、工作原理



本数字调度主机的工作原理如图所示，可分为三部分：主机电路，内线电路，外线电路。主机电路由PCM控制总线与内线电路、外线电路相连，经串口与PC终端和调度控制台或其他设备相连。





主机电路

主机电路如图所示，中心器件是一个单片微处理机CPU，他控制各个内线电路、外线电路协调工作，完成计费、控制交换、参数保存，并与电脑直接联络。与电脑之间连接通过光电器件耦合，线路绝对绝缘。主机电路主要由CPU、PROM（27C512）程序储存器、EEPROM（2864）数据存储器、RAM（628512）数据存储器、内部时钟电路、信号控制输入、输出电路以及语音等电路组成。两块主板经并口电路（82C51）检测与交换数据。



内线电路

内线电路工作原理如图所示，中心控制器件是77E58，它是集程序存储、数据存储为一体的单片微处理机。它控制128个内线端口用户的摘机、发号、振铃，控制时隙交换及各种信号音。每个模拟用户端口有一片TP3067编解码器，完成话音模拟信号和PCM数字信号之间的A/D、D/A转换。数字时隙交换有MT8980完成。音电路由信号音电路、双音频接受发送电路、音乐电路、语音电路、会议电路组成。每时隙均有一片TP3057编解码器，所有信号均通过数字时隙进入PCM总线。



中继电路

中继电路由中心控制器件单片微处理机77E58控制，每个环路中继都有一个PCM编解码器 及来电显示收号电路。数字中继32端口为一组，接口使用MT89790B专用芯片，由MFC计发器电路、时钟电路、时隙分配电路、控制电路等几部分组成（如图）。MFC计发器电路是出入中继时产生MFC计发器信令；时钟电路时产生主机工作时钟；呼入呼出交换由时隙分配电路完成，这一切都由单片微机77E58控制。
